Key Take-Aways
- Fertigungsprozesse sind durch eine Vielzahl an Parametern beeinflusst, die in Wechselwirkungen zueinander stehen.
- Die Ursachen für Störungen und Ausschuss sind oft nur indirekt in den Prozessdaten erkennbar.
- Es ist nicht immer sofort klar, welche Prozessparameter mit einem Problem in Verbindung stehen.
Lösung durch ENLYZE:
Mit der ENLYZE-Plattform konnte der Kunde eine umfassende Prozessdatenanalyse durchführen, die es ermöglichte, relevante Messgrößen und Parameter aus der Fertigungslinie zu untersuchen. Durch die digitale Integration der Maschinensteuerung und die Bereitstellung eines Analyse-Dashboards wurden Auffälligkeiten in den Messwerten schnell identifiziert. In diesem Fall führte die Entdeckung einer signifikanten Abweichung in den Walzengeschwindigkeiten zur Identifikation des Problems – einem unzulässig hohen Schlupf zwischen den Walzen.
Ergebnisse:
Durch den Einsatz von ENLYZE konnte der Schlupf als Ursache für das wiederkehrende Problem der teilweisen Umspulung des Klebebandes identifiziert und behoben werden. Seit der Implementierung einer Vakuumtechnik an der Masterwalze ist der Fehler nicht mehr aufgetreten. Die jährlichen Materialeinsparungen belaufen sich auf ca. 11.000 Euro, während die gesamten Einsparungen durch reduzierte Betriebskosten, Personalaufwand und entgangene Deckungsbeiträge erheblich höher liegen.
Fazit:
Die ENLYZE-Plattform hat gezeigt, wie durch die Digitalisierung von Fertigungsprozessen erhebliche Kostensenkungen erzielt werden können. Entscheidend für den Erfolg war jedoch nicht nur die Verfügbarkeit von Prozessdaten und Analysetools, sondern auch der gezielte und fachkundige Einsatz dieser Ressourcen. Das Beispiel verdeutlicht, dass digitale Lösungen in Kombination mit einem tiefen Prozessverständnis und einem innovativen Mindset eine Schlüsselrolle bei der Lösung komplexer Fertigungsprobleme spielen.
Key-Takeaways
- Komplexe Fertigungsprozesse werden von einer Vielzahl von Parametern beeinflusst
- Ursachen für Störungen und Ausschuss sind oft nur indirekt in Prozessdaten erkennbar
- Es ist meist nicht von vornherein bekannt, welche Prozessparameter im Zusammenhang mit einem Problem stehen
- Daraus lassen sich Anforderungen an moderne Prozessanalyse-Tools ableiten:
- Aufzeichnung und Aufbereitung von großen Mengen historischer Prozessdaten
- Flexible Datenvisualisierung, adaptierbar für eine Vielzahl möglicher Use Cases
- Bereitstellung von geeigneten Werkzeugen für zielführende Datenanalysen
- Mit den Funktionen der ENLYZE-Plattform konnte der Ausschuss für eine Produktgruppe um 30 % reduziert werden.
Über den Kunden
Diese Case Study zeigt, wie mit Hilfe der ENLYZE-Plattform und eines datengetriebenen Vorgehens der Ausschuss für eine Produktgruppe um 30 % gesenkt werden konnte und dadurch jährlich erhebliche Kosten an einer Anlage eingespart werden.
Bei dem Unternehmen aus Nordrhein-Westfalen, mit dem ENLYZE seit etwa anderthalb Jahren zusammenarbeiten, handelt es sich um einen Hersteller von ein- und doppelseitigen Klebebandlösungen, die weltweit von Kunden in den unterschiedlichsten Branchen, wie etwa Medizintechnik, Automotive und Bau eingesetzt werden.
Ein Erfahrungsaustausch mit dem Unternehmen ist auf Anfrage möglich.
Kompakter Überblick: Fertigung von Klebeband
Die Herstellung von Klebeband läuft vereinfacht in den folgenden Schritten ab: Zunächst wird ein beidseitig silikonisierter Liner von einer Rolle abgewickelt und mit einem flüssigen Klebstoff beschichtet. Danach wird der Klebstoff getrocknet und der entstehende Klebefilm anschließend auf eine weitere Rolle aufgewickelt. Damit beim Aufwickeln am Ende des Herstellungsprozesses die einzelnen Wickellagen des Klebebandes nicht miteinander verkleben, ist der silikonisierte Liner mit Silikon von unterschiedlicher Trennkraft beschichtet, so dass der Klebstoff stets stärker auf der Seite mit der höheren Trennkraft haftet.

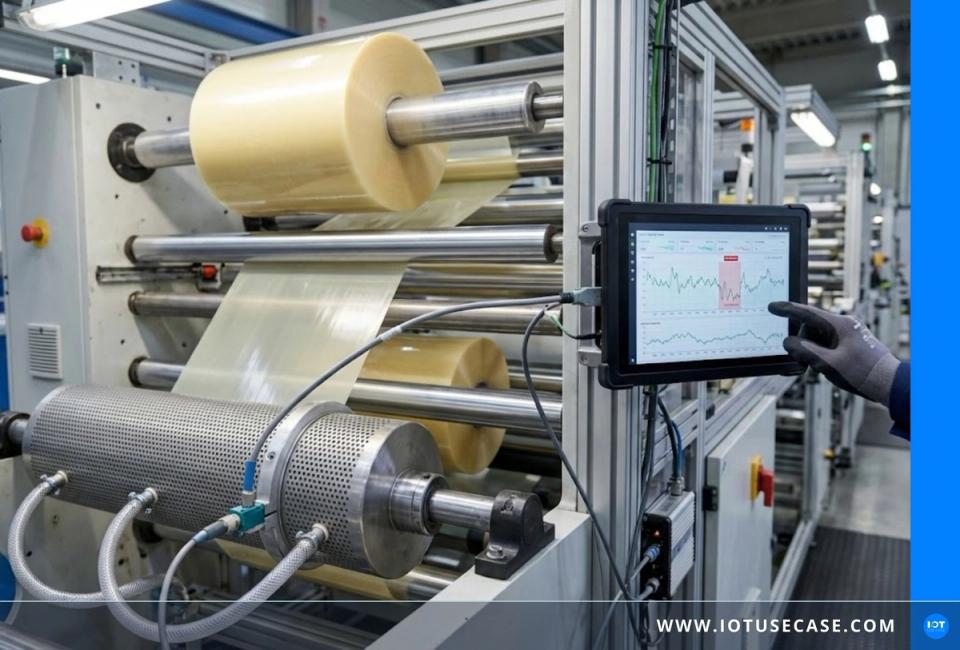

In der Fertigungslinie läuft das Klebeband über verschiedene Walzen. Weichen die Geschwindigkeiten zwischen diesen voneinander ab (sogenannte Voreilung), kommt es zu einem Schlupf zwischen den Walzen und dem Klebeband. Eine solche Voreilung lässt sich prozessbedingt nicht gänzlich vermeiden und ist für die Qualität des Produktes unproblematisch, so lange sie sich im niedrigen einstelligen Prozentbereich bewegt.
Im Normalfall ist die sogenannte Masterwalze der Ort mit der höchsten Friktion zwischen Fertigungslinie und Klebeband. Die Geschwindigkeit der Masterwalze definiert somit die Fertigungsgeschwindigkeit.
Problembeschreibung

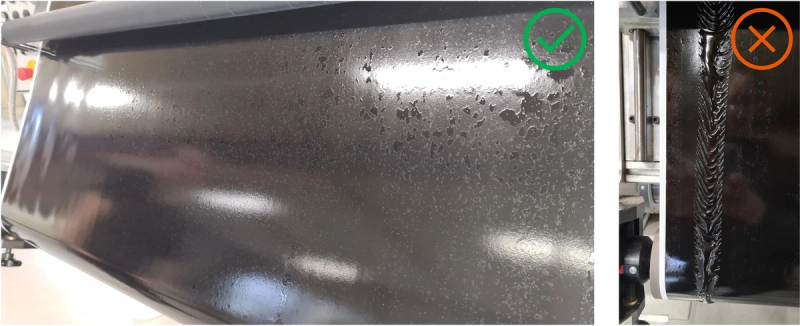

Während der Produktion von dünnen Transferfilmen an einer der Anlagen trat ein wiederkehrendes Problem auf. Beim Umwickeln des Klebebandes nach der Beschichtung kam es stellenweise zu einem sogenannten teilweisen ‚Umspulen‘. Dabei handelt es sich um unerwünschte Ablösungen des Klebebandes vom Liner-Material und führt zu einer Beschädigung des Klebebandes. Das wiederkehrende Auftreten dieses Produktionsfehlers führte zu einem Fertigungsausschuss von ca. 11.000 Metern pro Jahr. Weiterhin verbleibt der Klebefilm beim teilweisen Umspulen zum Teil auf der rückwärtigen Seite des Liners und verschmutzt so die Umwickelanlage, was dort zu Stillstandszeiten führt und aufwändige Reinigung nach sich zieht.
Als Ursache für das teilweise Umspulen konnte der Kunde durch umfangreiche Untersuchungen bereits eine Vielzahl an Fehlerquellen ausschließen, so etwa Fehler in der Silikonisierung der verwendeten Liner oder Unregelmäßigkeiten bei der Trocknung des Klebstoffes. Auch Veränderungen am Bahnzug brachten keine dauerhafte Verbesserung.
Warum das Problem ohne ENLYZE nicht gelöst werden konnte
Bei der Herstellung von Klebeband handelt es sich um einen komplexen Fertigungsprozess, der durch eine große Anzahl an verschiedenen Parametern beeinflusst wird. Die Komplexität ergibt sich nicht nur aus der Anzahl an Prozessparametern, sondern auch dadurch, dass die Parameter teilweise untereinander in Wechselwirkungsbeziehungen stehen.
Treten in einem solchen Prozess Störungen auf, sind die Problemursachen oftmals nur indirekt in den Prozessparametern erkennbar. Erschwert wird eine Identifizierung von Problemursachen dadurch, dass meistens nicht von vornherein bekannt ist, welche Parameter im Zusammenhang mit dem beobachteten Problem stehen.
Um die Ursache des Problems des teilweisen Umspulens in der Fertigung zu identifizieren, war es demnach nötig, möglichst viele Messgrößen und Parameter des Fertigungsprozesses untersuchen zu können. Die SPS der Anlage (Baujahr 2005), die durch ENLYZE und eines Edge-Devices (‚ENLYZE Spark‘) digitalisiert wurde, verarbeitet kontinuierlich etwa 400 Ist- und Sollwerte verschiedener Messgrößen. Diese Parameter stellten also die Grundmenge der möglichen Antworten auf die Ursache dar.
Problematisch war jedoch, dass die SPS mit dem daran angeschlossenen Bedienungs-Terminal keine geeigneten Werkzeuge bereitstellte, um diese großen Datenmengen effizient untersuchen zu können. Zwar gibt es auf dem Bedienungs-Terminal eine Benutzeroberfläche zum Zugriff auf gespeicherte Prozessdaten, jedoch sind damit weder tiefergehende Analysen möglich, noch wird dem Anwender eine Möglichkeit gegeben, gespeicherte Daten zu exportieren, sodass diese mit anderen Programmen ausgewertet werden könnten.
Aufgrund der fehlenden Analysetools sowie der nur eingeschränkt vorhandenen Prozessdaten konnte der Klebeband-Hersteller das Fertigungsproblem ohne die Prozessdatenanalyse von ENLYZE nicht lösen. Erst das Prozessverständnis von der Experten mit den Tools von ENLYZE brachten das gewünschte Ergebnis.
Wie konnte das Problem mit ENLYZE gelöst werden?
Seit der Integration von ENLYZE in die Anlage werden sämtliche Soll- und Ist-Werte der Maschinensteuerung aufbereitet und in der webbasierten ENLYZE-App für gezielte Analysen bereitgestellt. Als das oben beschriebene Fehlerbild beim Umwickeln einer Charge aus früherer Fertigung erneut festgestellt wurde, nutzte der Entwicklungsleiter das Analyse-Dashboard in der ENLYZE-App, um zu untersuchen, ob im Fertigungszeitraum der fehlerhaften Charge Auffälligkeiten in den Messwerten aus der Steuerung erkennbar waren.

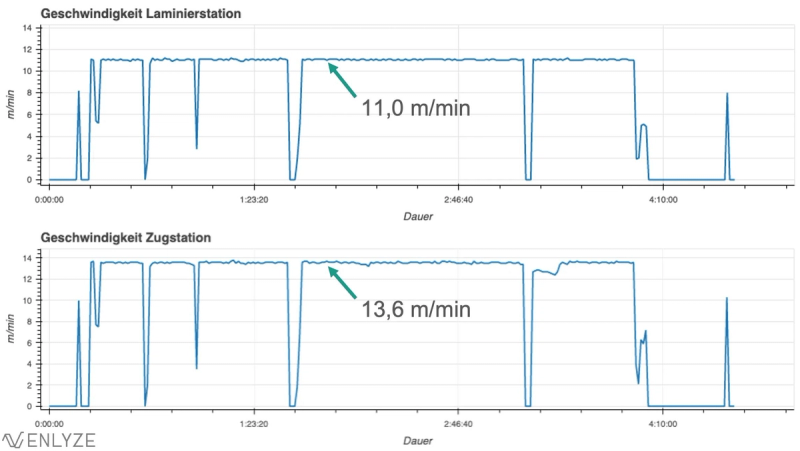

Im direkten Vergleich von einigen der zahlreichen Walzengeschwindigkeiten fiel dem Entwicklungsleiter auf, dass es während der Fertigung zwischen den Ist-Geschwindigkeiten der Laminierstation (11 m/min, entspricht dem Soll-Wert) und der Zugstation (13,6 m/min) eine Diskrepanz von etwa 20% gab, also wesentlich mehr, als im Normalfall zu erwarten gewesen wäre.
Da ein gleichzeitiges Darstellen von 400 verfügbaren Soll- und Ist-Werten auf dem Bedienungs-Terminal einer SPS praktisch nicht umsetzbar wäre, beschränkt sich die Anzeige dort meist auf wenige Prozessgrößen. Aus diesem Grund können diese beiden Walzengeschwindigkeiten auf dem Terminal nicht angezeigt werden, weshalb eine Entdeckung der Geschwindigkeitsdifferenz ohne ENLYZE unmöglich war.

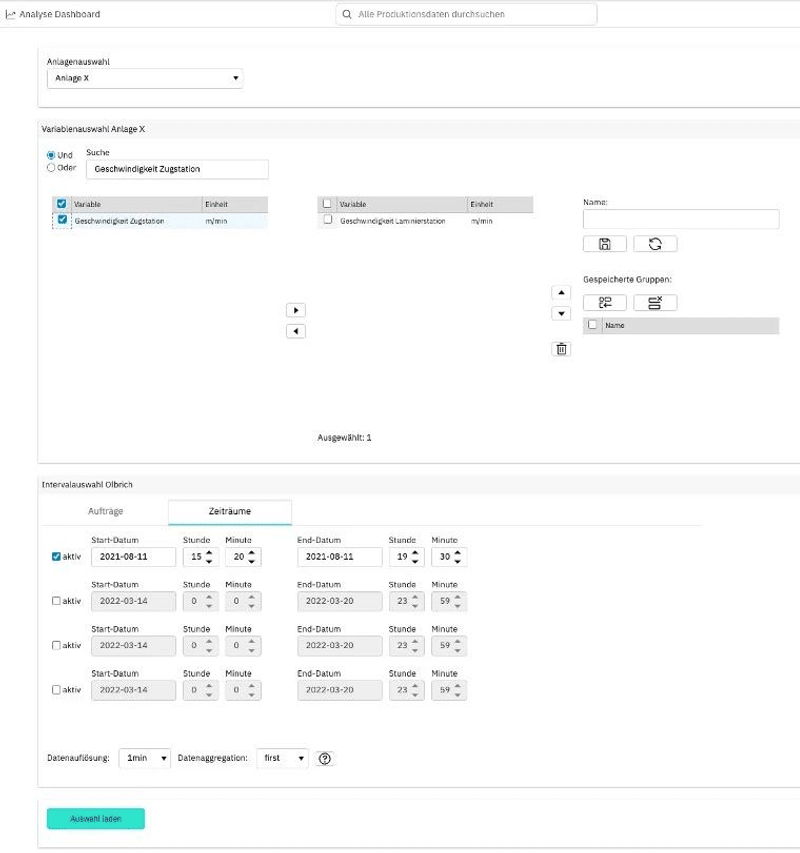

Mit dem Analyse-Dashboard der ENLYZE-App lassen sich Messwerte und Parameter von einem oder mehreren Fertigungsaufträgen über die jeweilige Auftragsdauer direkt miteinander vergleichen.
Die Entdeckung dieser bedeutenden Abweichung war der Ausgangspunkt für die Durchführung von manuellen Geschwindigkeitsmessungen an den einzelnen Walzen der Fertigungsanlage. Dabei stellte sich heraus, dass die tatsächliche Geschwindigkeit der Masterwalze deutlich über ihrem Soll-Wert lag.
Ursächlich für die erhöhte Geschwindigkeit war eine zu geringe Reibkraft zwischen der Masterwalze und dem Klebeband. Um die dort geregelte Zugkraft trotz geringerer Reibung auf dem Sollwert zu halten, erhöhte die Steuerung die Geschwindigkeit der Masterwalze. Simultan zur Zugkraft an der Masterwalze regelt die Anlage an der Aufwicklung die Liniengeschwindigkeit. Durch diese gleichzeitige Regelung zweier Prozessgrößen und der geringen Reibung an der Masterwalze kam es zwangsläufig zu einer unzulässig großen Geschwindigkeitsdifferenz zwischen den Walzen.

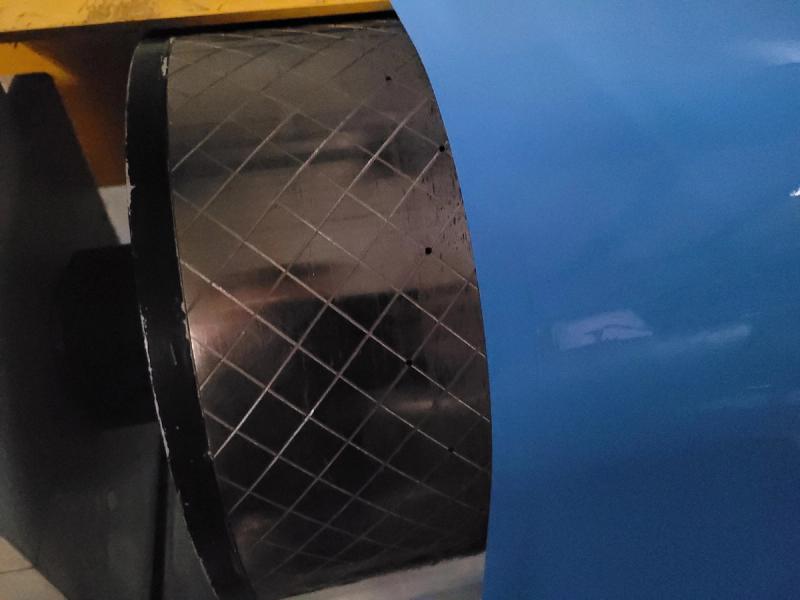

Der daraus resultierende Schlupf führte zu einem starken Abrieb an der Silikonschicht des Liners durch die strukturierte Masterwalze. Diese Beschädigung wiederum rief beim Aufwickeln des Klebebands eine erhöhte Adhäsion zwischen der Rückseite des Liners und der Klebefläche hervor, was letztendlich ursächlich für das Entstehen des Fehlerbildes des teilweisen Umspulens war.
Nachdem der Schlupf als Problemursache identifiziert wurde, konnte er durch das Zuschalten eines Vakuums an der Masterwalze abgestellt werden. Dieses sorgt dort nun für einen höheren Anpressdruck und somit eine höhere Reibkraft.
Welche Einsparungen konnten durch das Lösen des Problems erzielt werden?
Seitdem an der Masterwalze das Vakuum zugeschaltet wurde, ist das Fehlerbild des teilweisen Umspulens bei der Fertigung von dünnen Transferbändern nicht mehr aufgetreten. Folglich konnten mit Hilfe der ENLYZE-Plattform sämtliche Kosten eingespart werden, die im Zusammenhang mit dem Fehlerbild ohne das Abstellen der Ursache weiterhin entstanden wären.
Alleine die eingesparten Materialkosten belaufen sich seit Umsetzung dieser Maßnahme jährlich auf ca. 11.000 Euro. Die gesamten Kosteneinsparungen liegen deutlich höher, da Betriebskosten der Anlage, Personal und entgangene Deckungsbeiträge während der Ausschussproduktion ebenfalls zu Buche schlagen.
Text vom Original übernommen – ENLYZE
